Dans le cadre d’un de mes projets d'usinage, j'avais besoin de fraiser une surface d'une pièce ayant une forme en L. Pour garantir une fixation stable et sécurisée de la pièce sur la table de fraisage, j'ai conçu et fabriqué un support sur mesure. Ce support m'a permis de maintenir la pièce en place de manière optimale, assurant ainsi une précision maximale lors du fraisage.

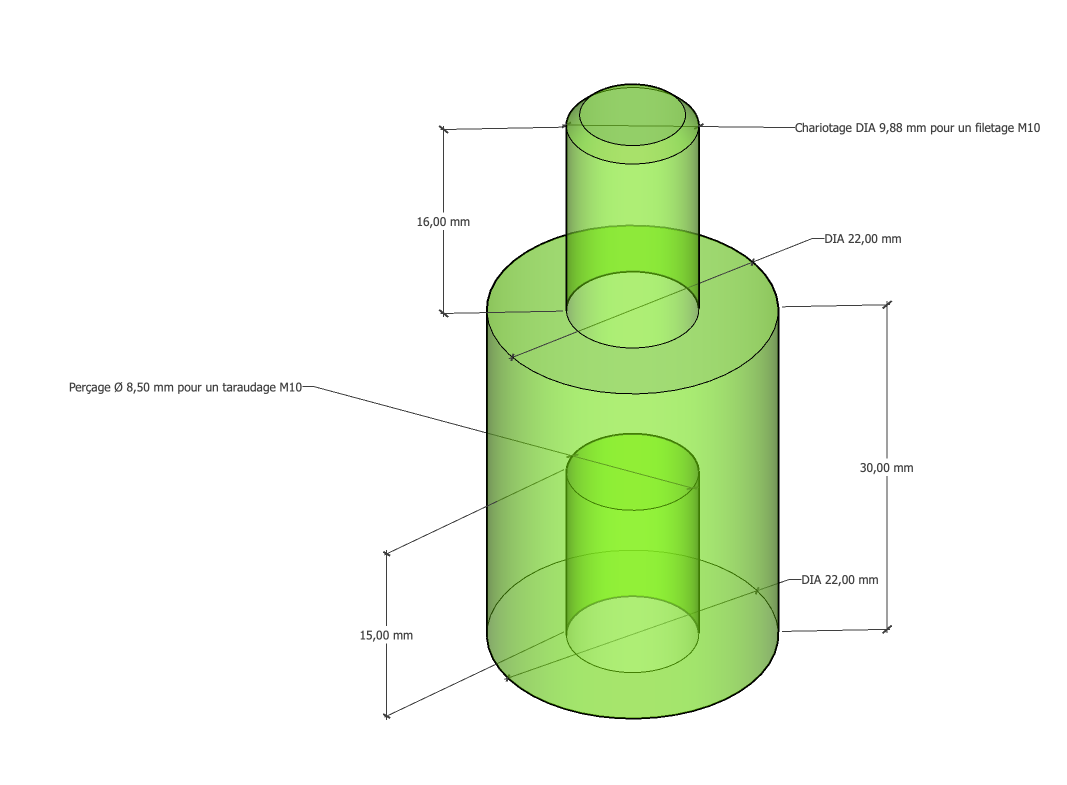

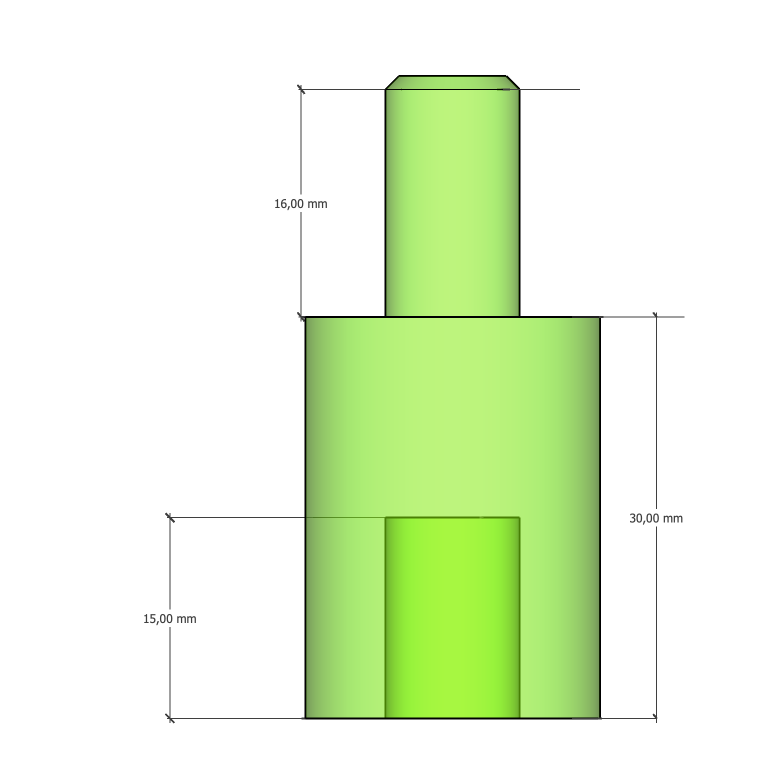

Je partage avec vous quelques photos illustrant ce projet, ainsi que le plan détaillé au format PDF, comprenant les cotations. Bien entendu, ces cotes doivent être adaptées en fonction de vos propres besoins et spécifications.

Pour concevoir ce support, je me suis inspiré des idées proposées par le site « Cool Ideas DIY », une source d'inspiration qui m'a permis d'affiner ma conception.

Bonne utilisation !

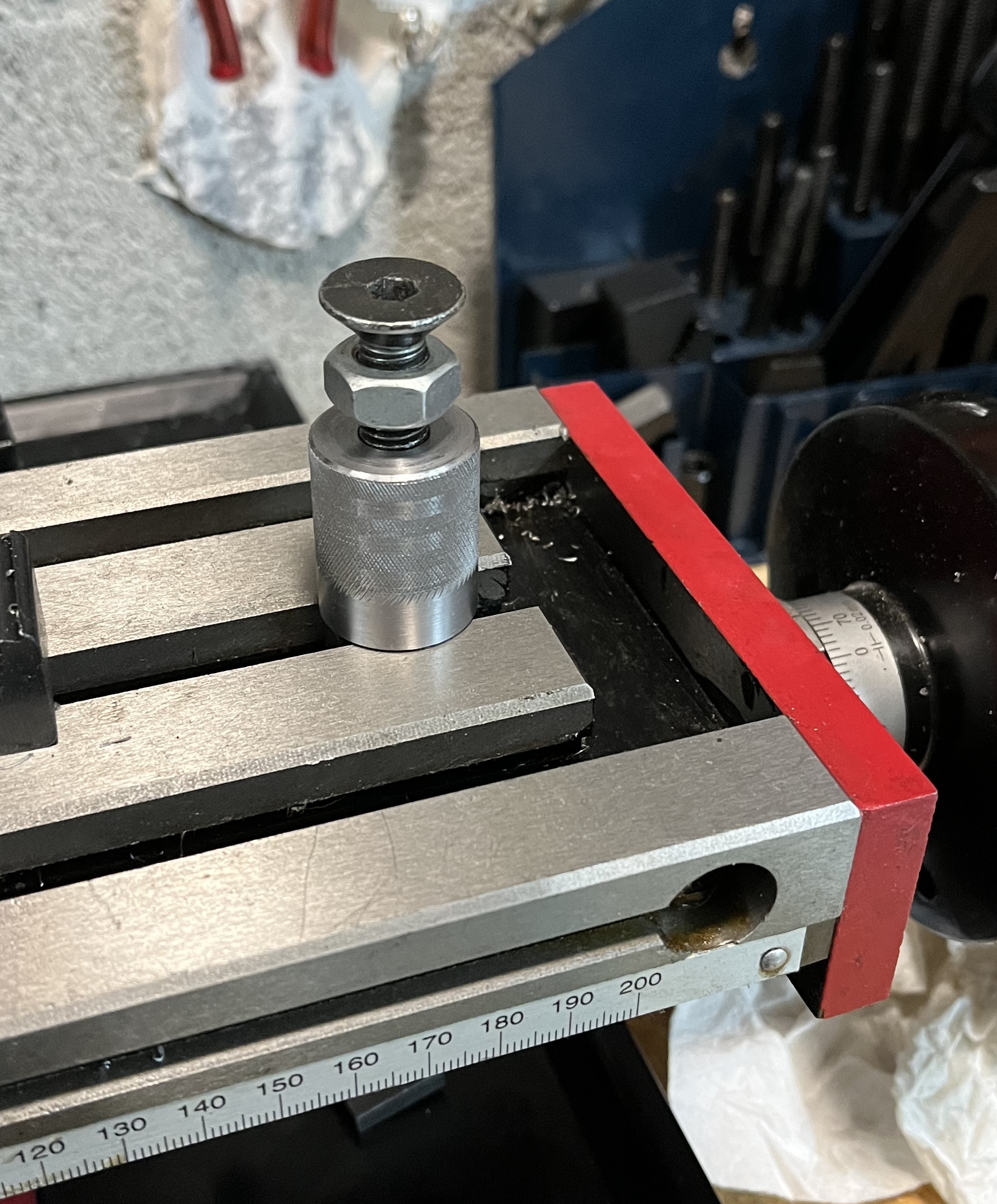

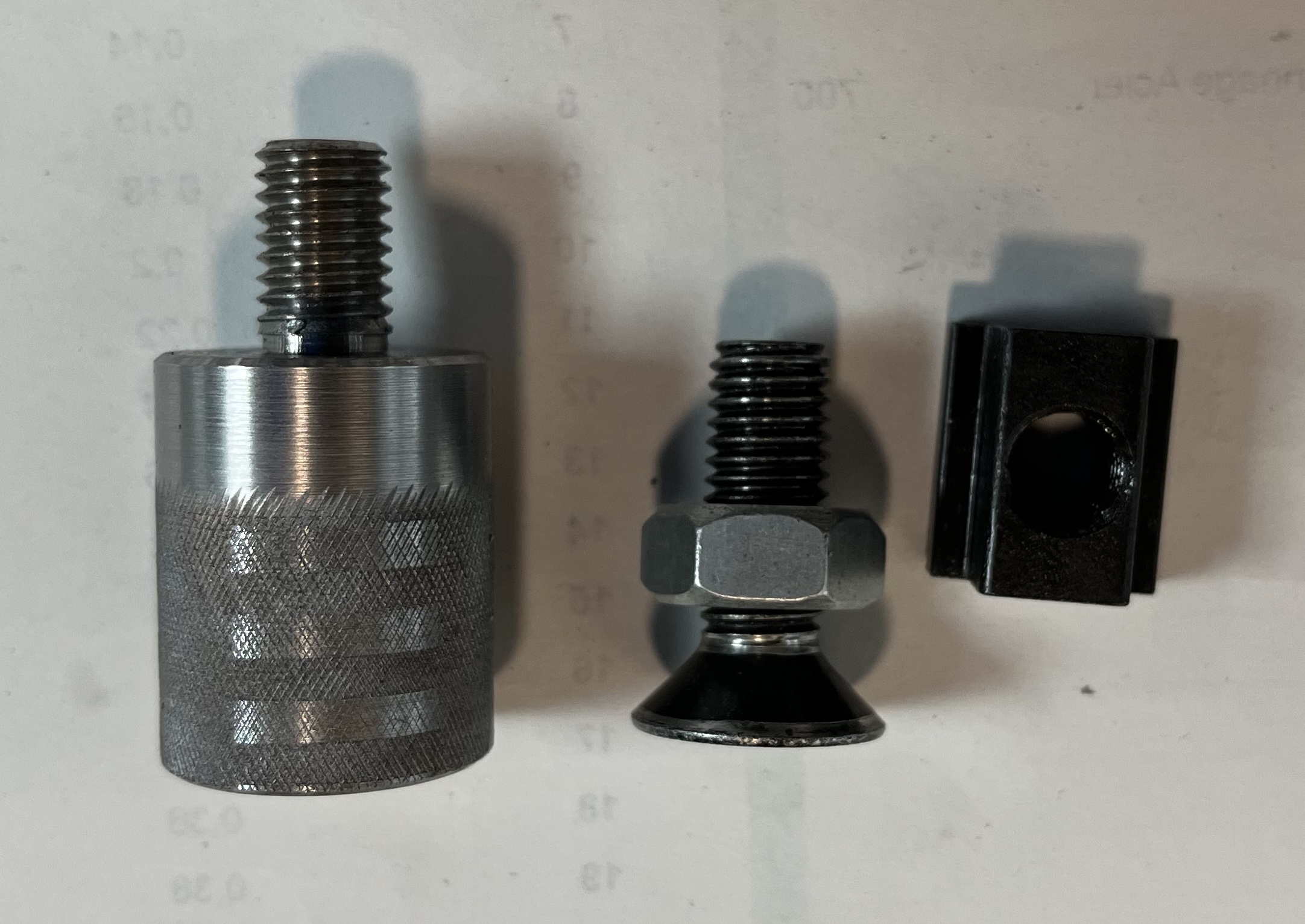

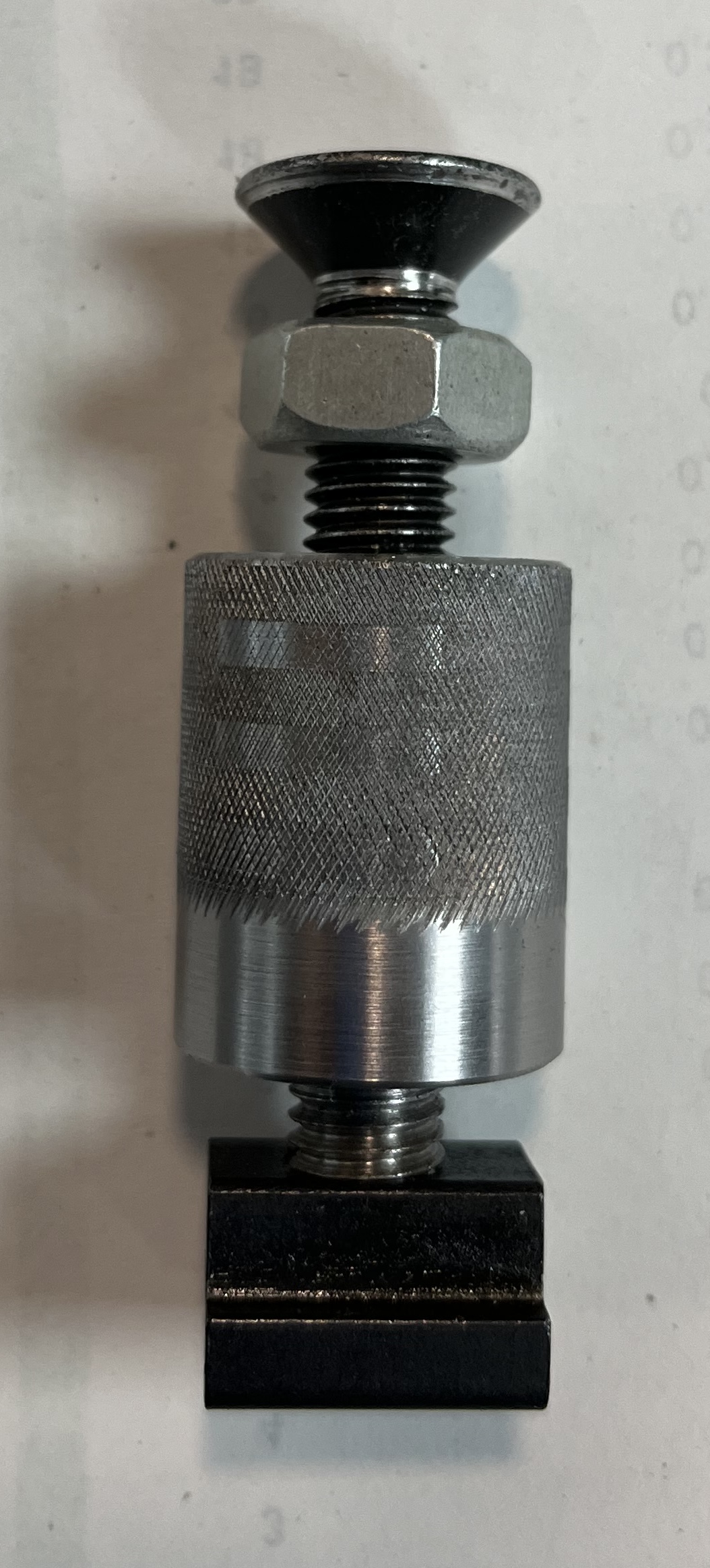

Quelques photos du projet.
