Un outil DIY pratique pour le perçage et l’alésage des pièces à percer ou aléser.

Voici un outil fait maison (DIY) très utile, conçu pour faciliter à la fois le perçage précis et l’alésage des pièces à mesurer. Il est basé sur un pied à coulisse et s’adapte facilement sur un tour grâce à un support spécialement conçu et fabriqué en impression 3D.

Fonctionnement :

Cet accessoire transforme un simple pied à coulisse en un guide de mesure et d’alignement robuste, idéal pour vos travaux d’usinage ou de bricolage de précision. Il permet notamment de gagner du temps et d’améliorer la précision lors de l’usinage de pièces.

Matériel nécessaire :

• 1 pied à coulisse standard (acheté chez AliExpress)

• 1 support imprimé en 3D (modèle à télécharger ci-dessous)

• Des inserts filetés pour impression 3D, de type M3

 Guide de fabrication et de montage de l’outil DIY

Étape 1 : Préparation du matériel

Assurez-vous d’avoir à disposition :

• Un pied à coulisse numérique

• Le support imprimé en 3D (fichier à télécharger ci-dessous)

• 2 inserts filetés M3 adaptés à l’impression 3D (inserts sur AliExpress)

• Un fer à souder ou une presse pour insérer les inserts

• Des vis M3 adaptées aux inserts

• Un tournevis ou clé Allen

Étape 2 : Impression du support 3D

1. Téléchargez le fichier STL fourni.

2. Imprimez la pièce avec un remplissage correct

3. Matériau recommandé : PLA+, PETG ou ABS pour plus de robustesse.

4. Vérifiez que les logements pour inserts sont propres et sans bavure.

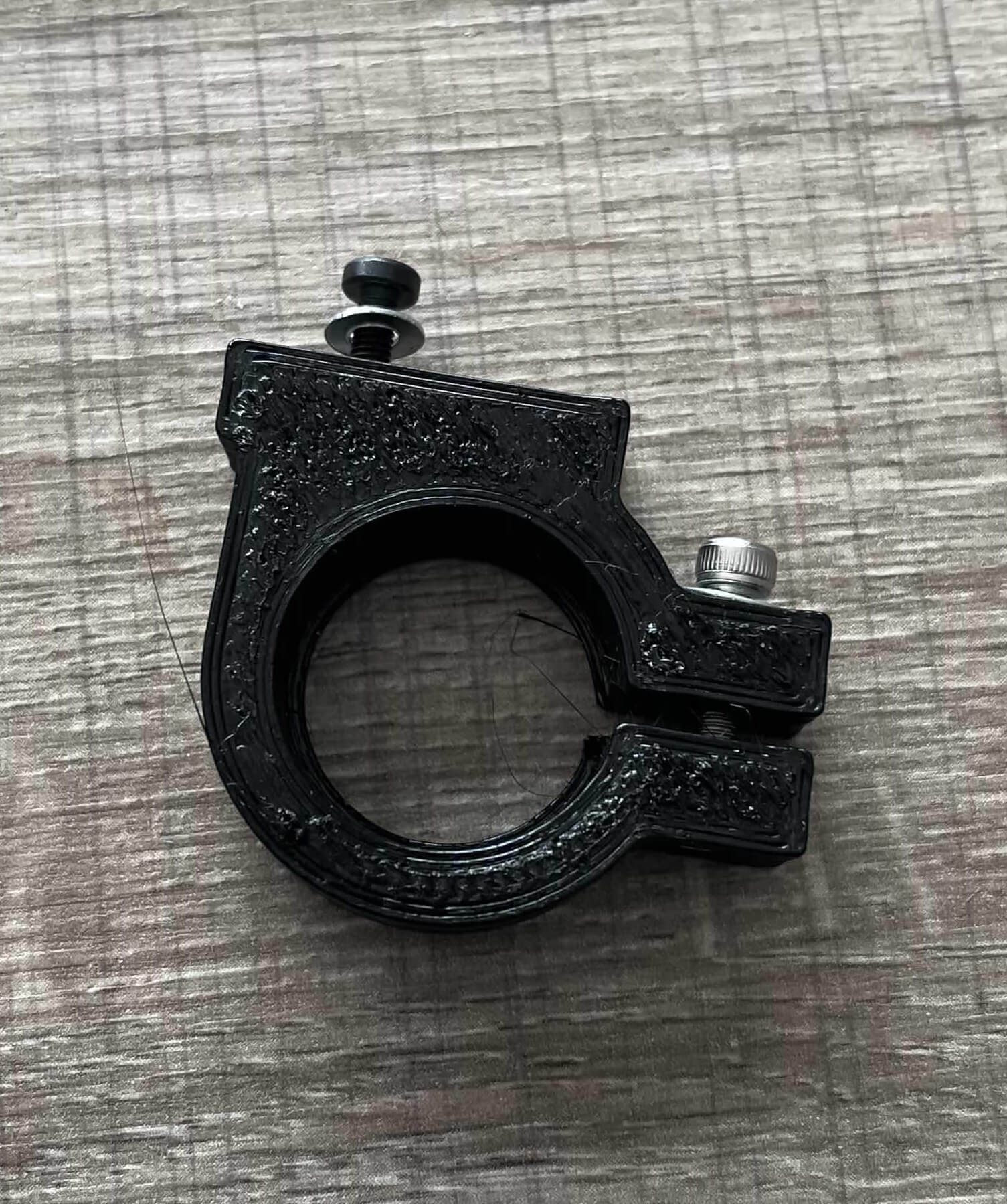

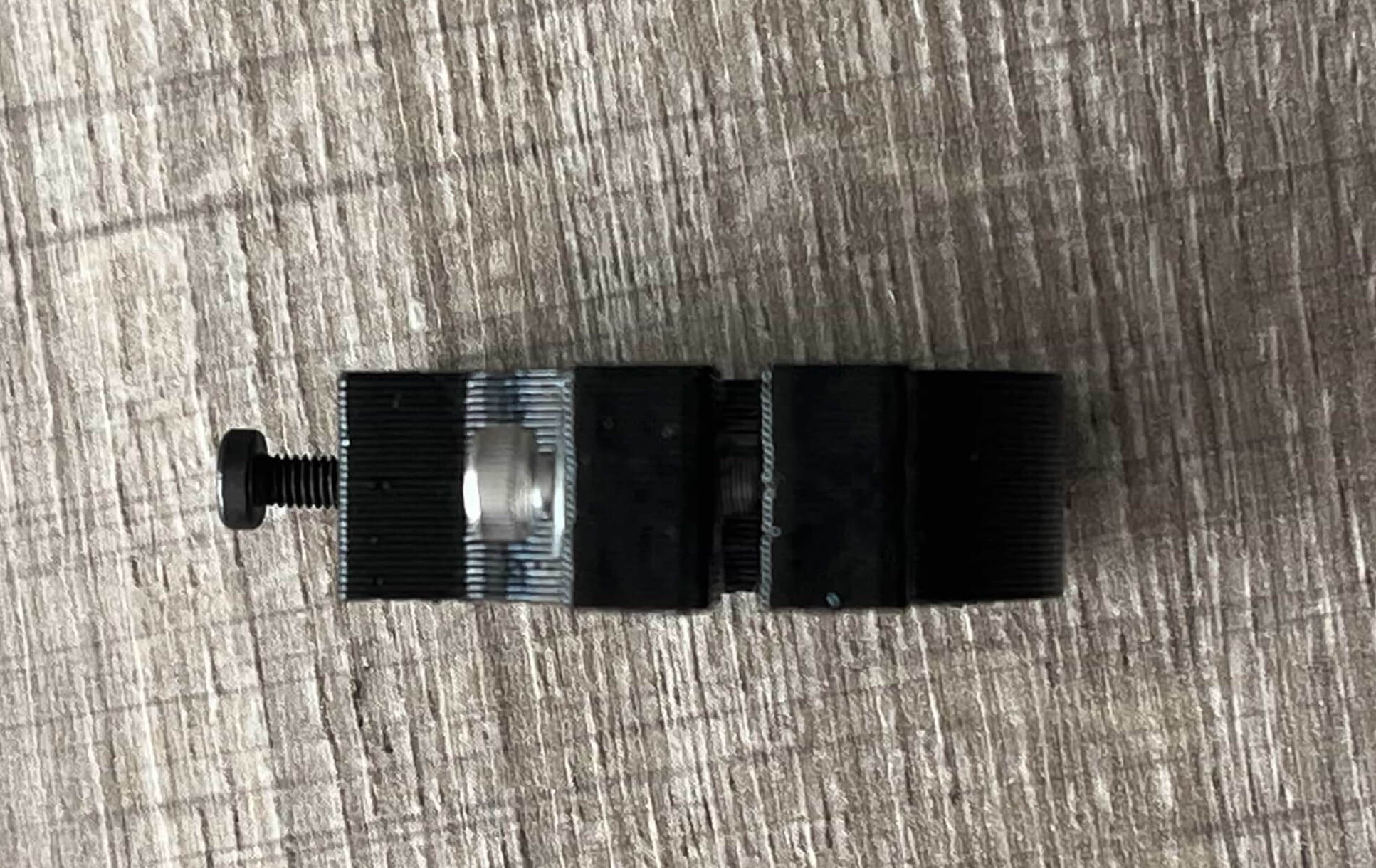

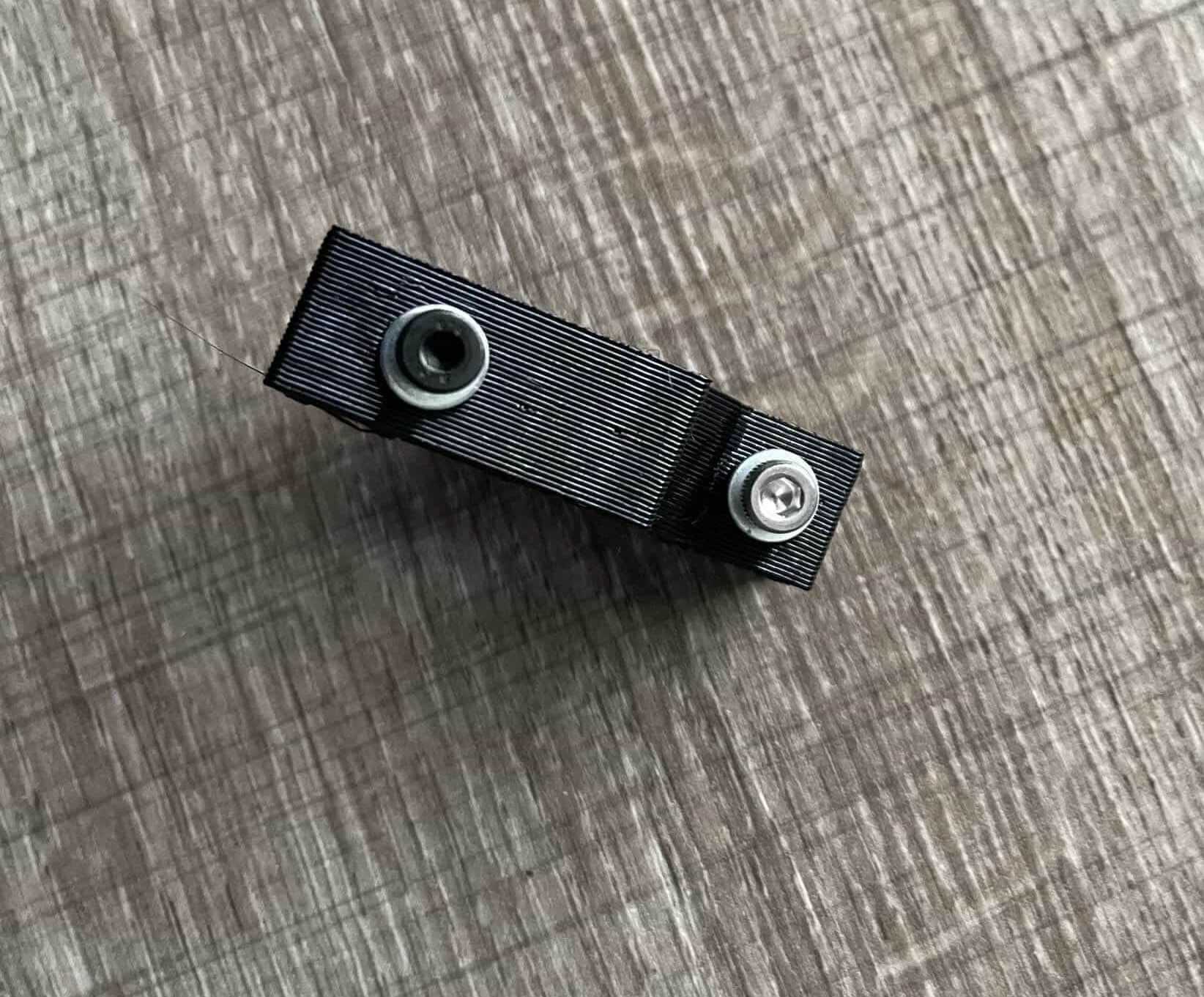

Étape 3 : Insertion des inserts filetés

1. Chauffez légèrement les inserts avec un fer à souder.

2. Insérez-les doucement dans les emplacements prévus sur la pièce imprimée.

3. Laissez refroidir pour un maintien optimal.

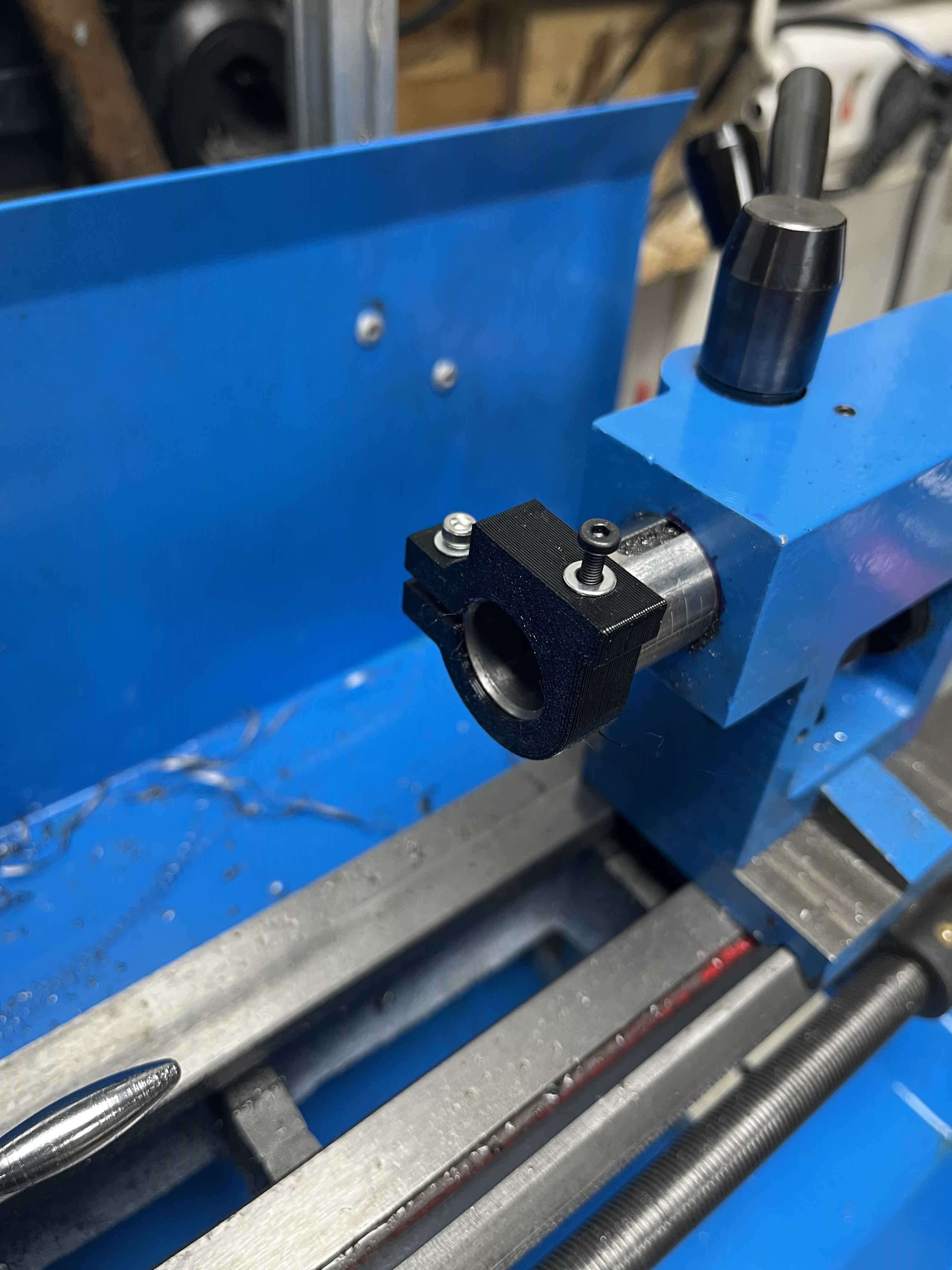

Étape 4 : Montage sur le tour

1. Insérez la pièce imprimée 3D sur la poupée mobile du tour.

2. Serrez sans forcer pour assurer un bon maintien avec une vis M3.

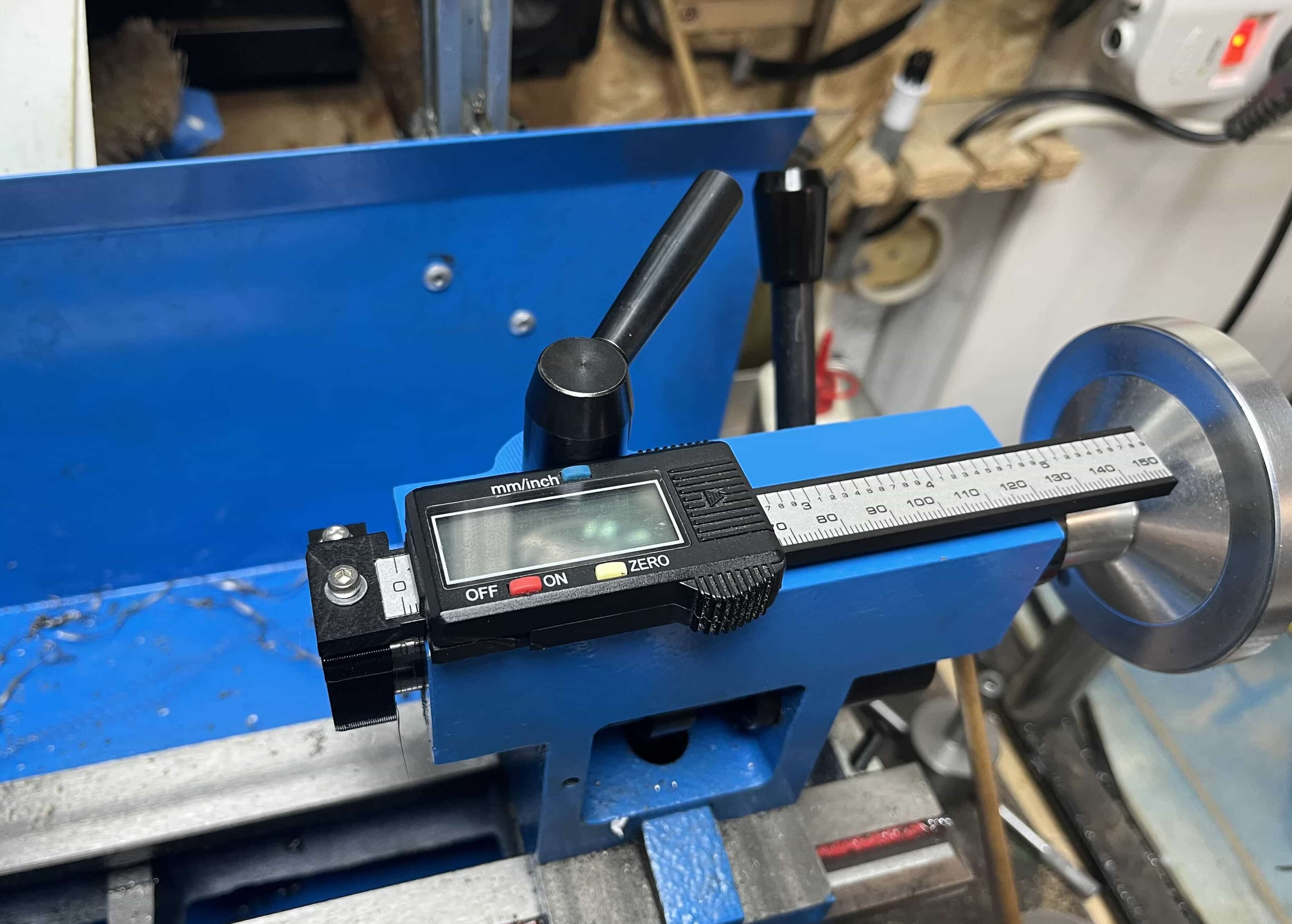

Étape 5 : Assemblage du pied à coulisse

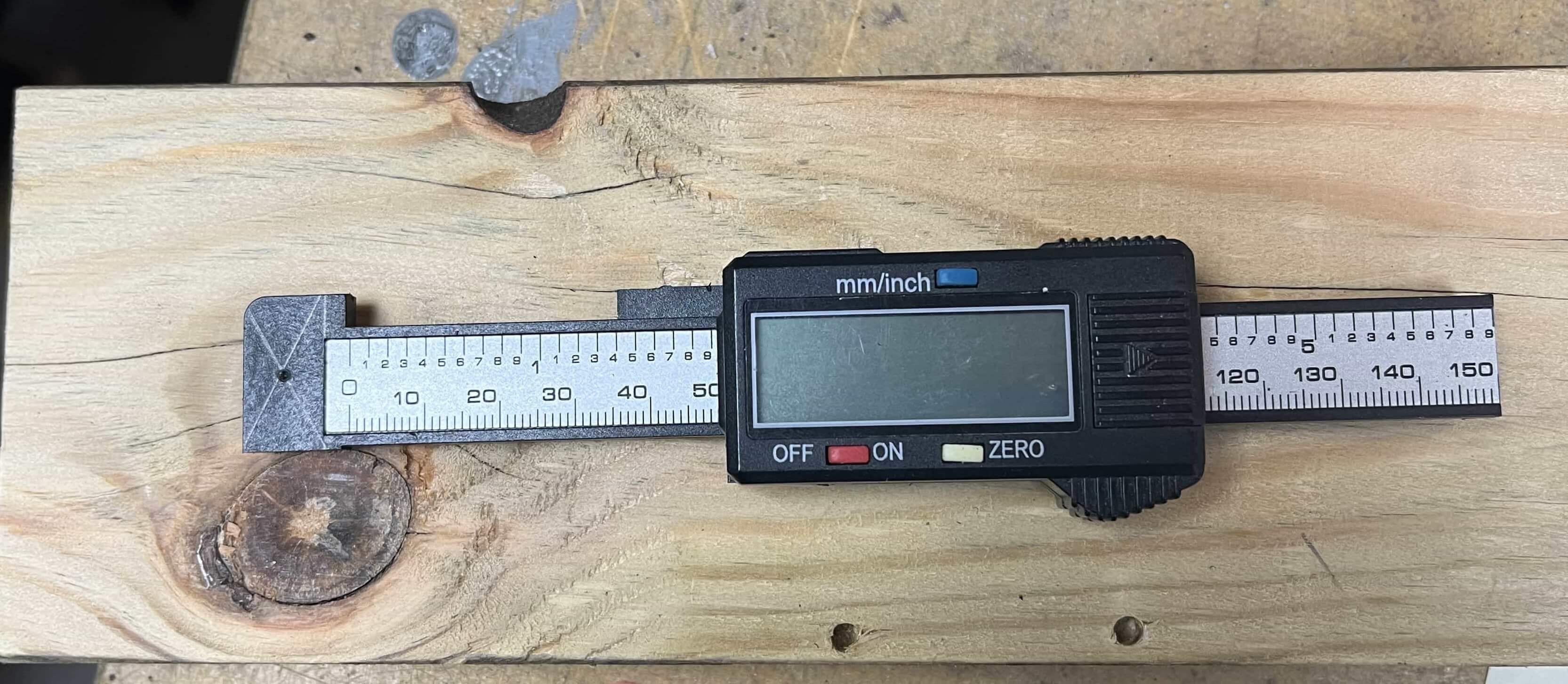

1. Positionnez le pied à coulisse apès l'avoir modifié (voir photo) à l’endroit prévu avec du scotch double face.

2. Alignez soigneusement les logements pour ne pas forcer.

3. Fixez le pied à coulisse avec une vis M3 dans l'insert.

4. Vérifiez que le coulissement reste fluide et testez l’outil en position de mesure pour vérifier sa stabilité.

Conseils d’utilisation

• Utilisez cet outil pour mesure précisément la longueur des percements ou alésage des pièces.

• Pensez à vérifier régulièrement le serrage des vis pour maintenir la précision.

Quelques photos du projet :
